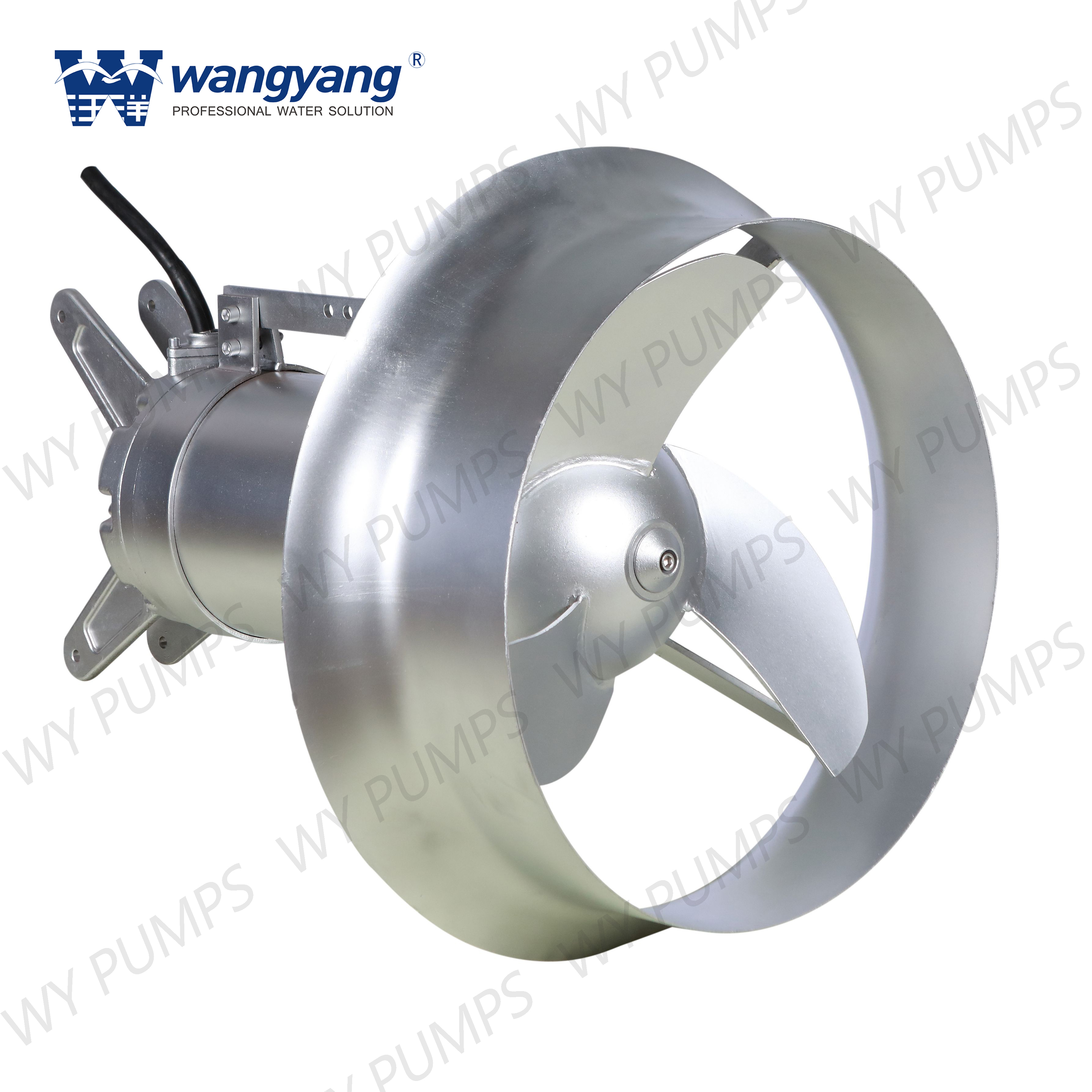

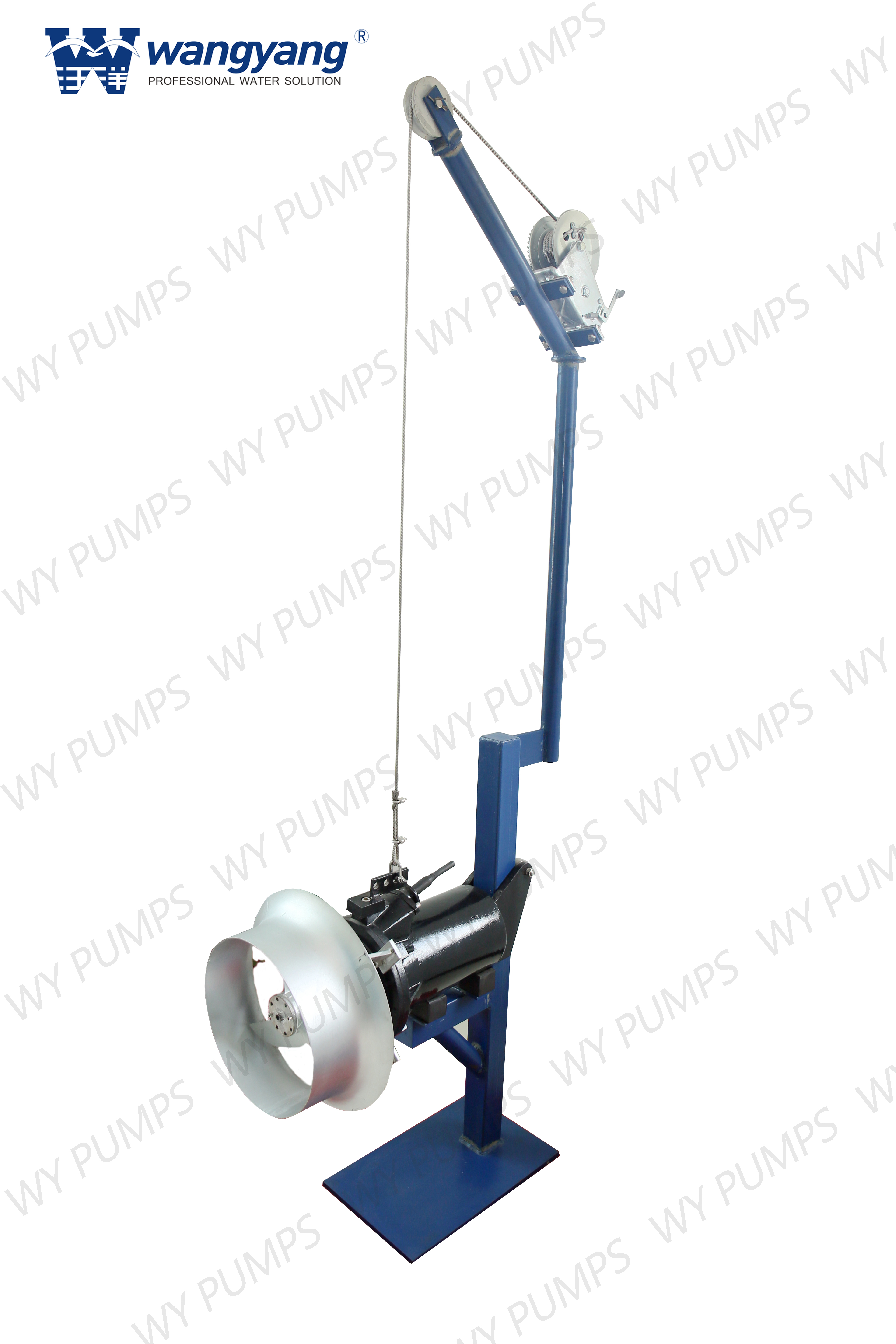

QJB系列潜水搅拌机

介绍

QJB型潜水搅拌机是水处理工艺中使用的关键设备，可满足水处理工艺生化过程中固液两相流和固液气三相流的均匀性和流动性的工艺要求。它由潜水电机、叶轮、安装系统等组成。潜水搅拌机为直联结构。与传统通过减速机减速的大功率电动机相比，具有结构紧凑、能耗低、维护方便等特点。叶轮采用精铸或冲压成型，精度高，推力强劲，外形简洁、美观、流线型。该系列产品适用于需要固液搅拌或混合的场所。

使用条件

QJB型多功能旋流潜水搅拌机在下列条件下可正常连续运行

l、介质最高温度不超过40℃；

2、介质PH值在5至9之间；

3、介质密度不大于1150公斤/立方米；

4、长期潜水作业，潜水深度一般不超过20m。

特征

1.QJB型多功能旋流式潜水搅拌机结构紧凑、体积小、重量轻、操作维护方便、安装维护方便、使用寿命长。

2、叶轮水利最佳设计结构，效率高，后掠式叶片具有自洁功能，可防止杂物缠绕、堵塞。

3、与曝气系统配合使用，降低能耗，充氧量明显提高，有效防止沉淀。

4、独特的电缆密封设计，排除了电缆松弛的隐患。

5、电机绕组为F级绝缘，防护等级为IP68，选用免润滑维护优质轴承，具有漏油检测室和电机绕组过热保护功能，使电机工作更加安全可靠。

6、双路独立机械密封，机械密封的摩擦材料为耐腐蚀的付和碳化钨。所有紧固件为不锈钢材质。

7.标准部件采用电解分离技术，有助于防止腐蚀。

结构介绍

QJB型多功能旋流潜水搅拌机主要由设备安装和电控系统、主机设备组成。

QJB型多功能旋流潜水搅拌机按其功能形式可分为混合式潜水搅拌机和低速推流式潜水搅拌机。搅拌按潜水搅拌机的结构特点又分 直联冲压式潜水搅拌机和直联式潜水搅拌机。低速推流式潜水搅拌机是直联式潜水搅拌机。

搅拌系列QJB型多功能旋流潜水搅拌机按叶片成型方式分为铸造搅拌机和冲压搅拌机。铸造搅拌机叶片（叶轮）为铸造工艺，机体外壳材料一般为铸铁。冲压搅拌机叶片为冲压而成，机身外壳材料为不锈钢。

直联冲压式结构的潜水搅拌机多极电机，液压件冲压成型，精度好，效率高，叶轮叶片有不同角度。水力平衡拉后无堵塞设计，结构紧凑，体积小，重量轻，操作维护方便，安装方便快捷，使用寿命长。外壳全部采用不锈钢制造，外观美观流畅。经国家环保局批准，潜水搅拌机是国内外的首选产品。

潜水搅拌机一般采用混合导流罩制成，增加轴向流量，减少径向流量，减少振动，增加叶轮运转的平稳性。而低速推流式潜水搅拌机不备导流罩。

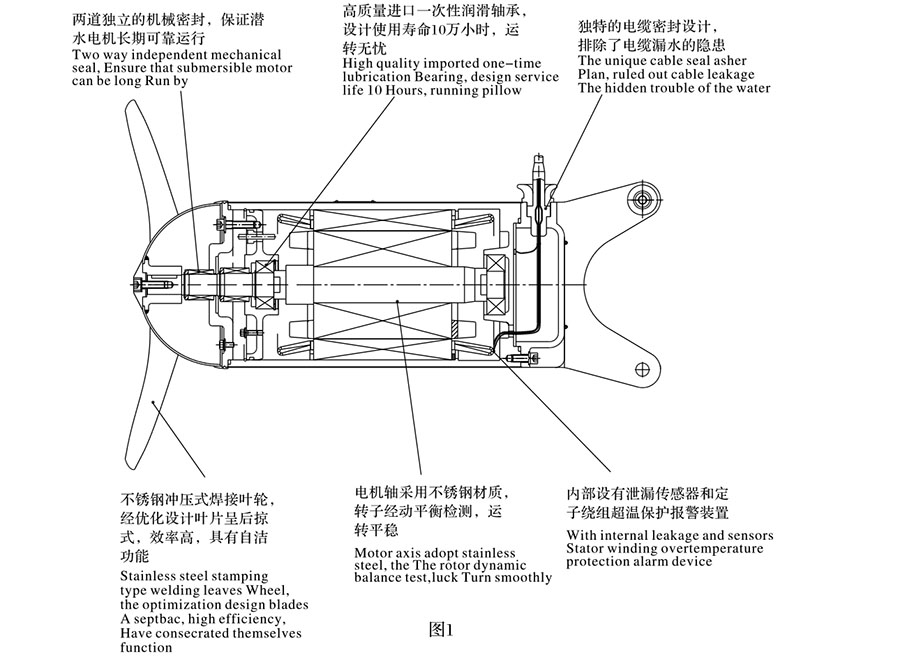

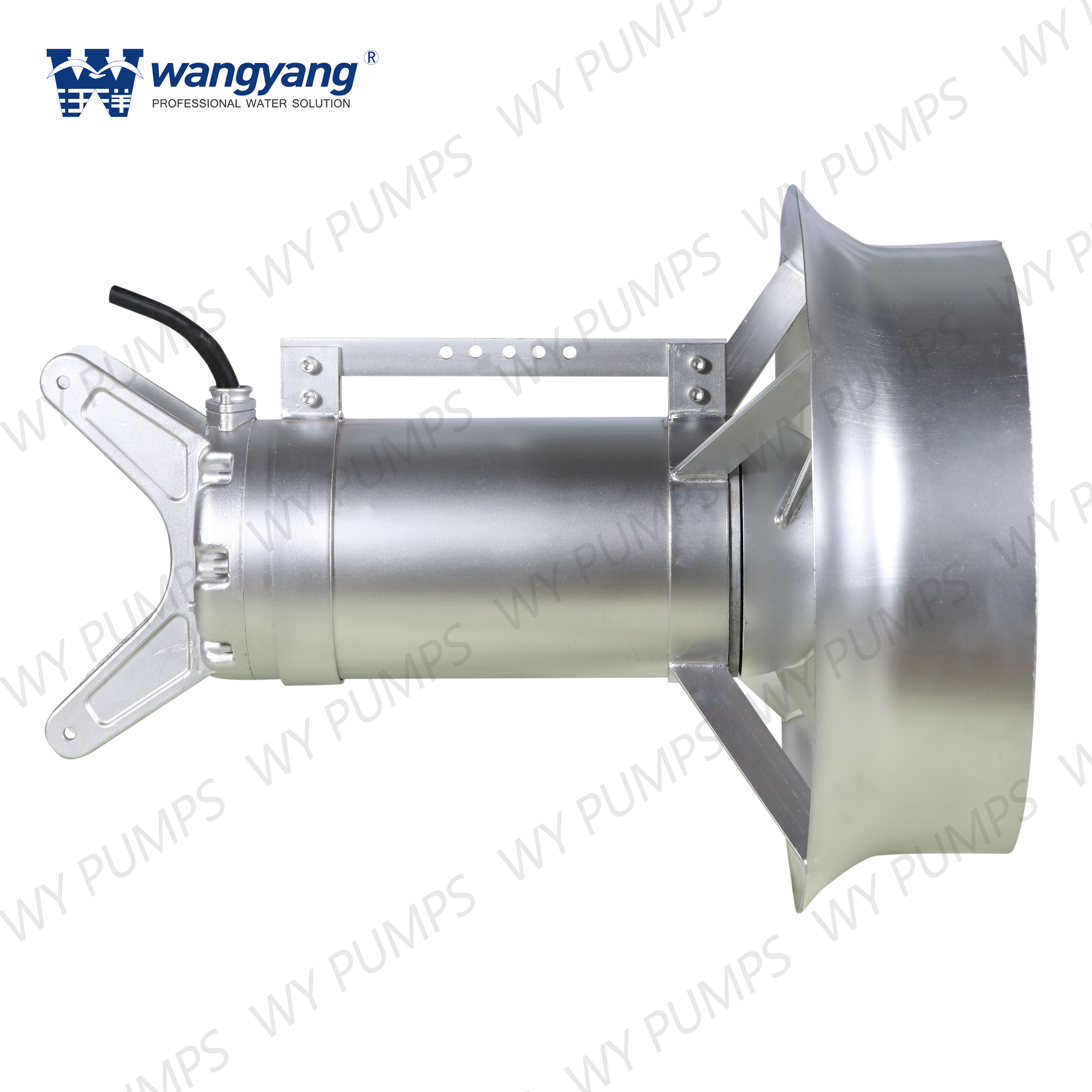

如图1所示，直联式潜水搅拌机主要由叶轮、潜水电机两个主要部件组成，叶轮直接装入电机轴上。

外形尺寸图

性能参数

序号	型号	电机功率（千瓦）	额定电流（ A ）	刀片转速   （ r/min ）	刀片直径（毫米）	轴向推力（ N ）	重量（公斤）
1	QJB0.85/8-260/3-740C/S*	0.85	3.2	740	260	163	55
2	QJB1.5/6-260/3-980C/S*	1.5	3.9	980	260	290	55
3	QJB2.2/8-320/3-740C/S*	2.2	5.9	740	320	582	110
4	QJB4/6-320/3-980C/S*	4.0	9.3	980	320	609	115
5	QJB1.5/8-400/3-740/S	1.5	4.5	740	400	600	70
6	QJB2.5/8-400/3-740/S	2.5	7.3	740	400	800	70
7	QJB3/8-400/3-740/S	3.0	8.0	740	400	850	70
8	QJB4/6-400/3-980/S	4.0	9.6	980	400	1200	73
9	QJB4/12-620/3-480/S	4.0	14.5	480	620	1100	184
10	QJB5/12-620/3-480/S	5.0	18.0	480	620	1800	184
11	QJB7.5/12-620/3-480/S	7.5	26.7	480	620	2600	229
12	QJB10/12-620/3-480/S	10.0	29.3	480	620	2900	229
13	QJB12/12-700/3-480/S	12.0	32.0	480	620	3100	250
14	QJB15/12-620/3-480/S	15.0	42.8	480	620	4200	305
15	QJB18.5/12-620/3-480/S	18.5	55.0	480	620	5300	315
16	QJB22/12-620/3-480/S	22.0	65.0	480	620	6100	335
