特点及应用
H系列直

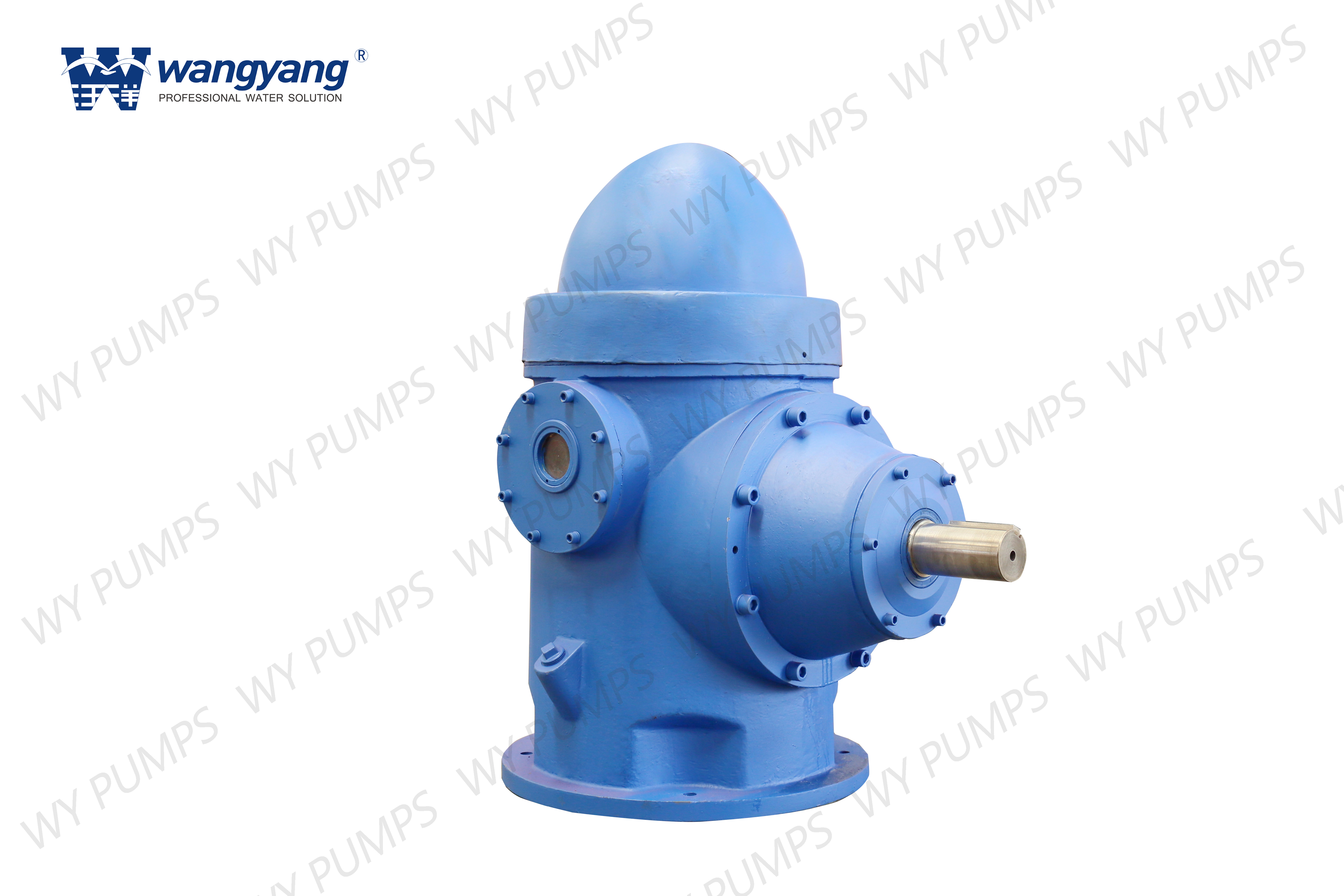

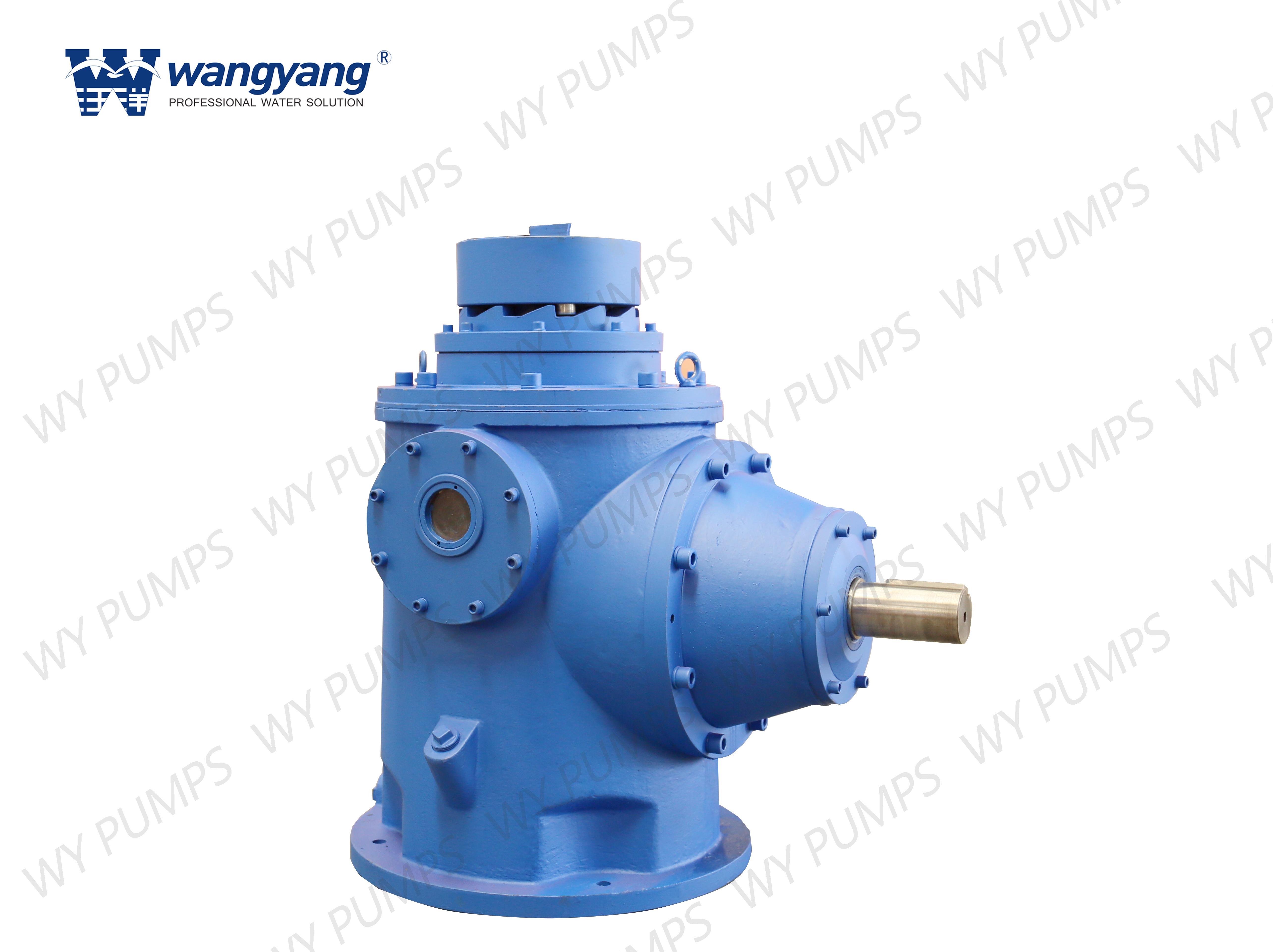

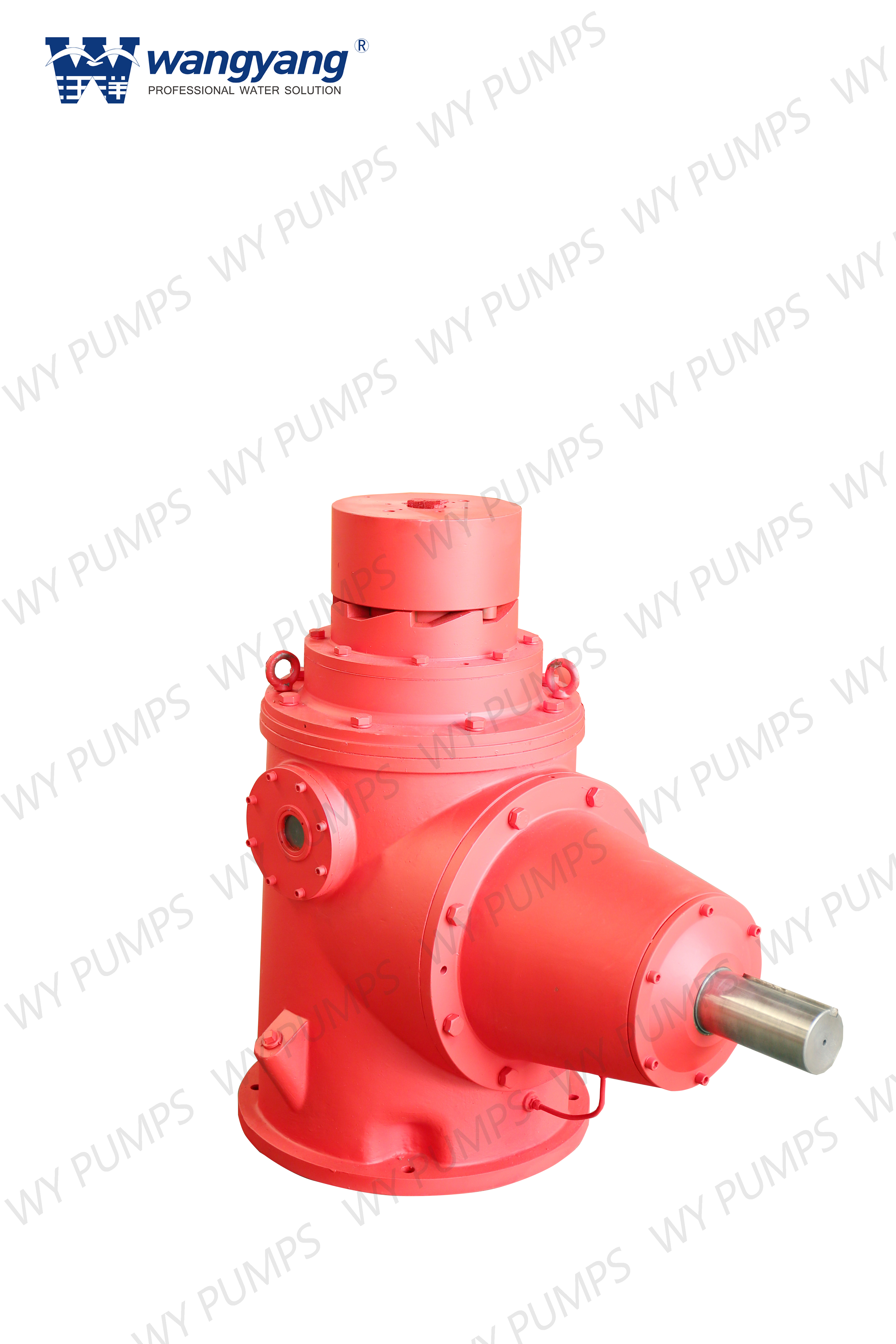

直角齿轮箱可将原动机水平轴动力传输至垂直泵轴，经济、高效、节省空间，适合各种气候条件。
H系列直
直角齿轮箱直接与柴油机、卧式电机或汽轮机配套，可用于长轴泵、深井泵、斜流泵、轴流泵、液下泵等各种立式泵的传动和变速以及各种立轴机的直角传动和变速。 H系列直角齿轮箱可以直接承受机器中可能存在的轴向力，简化了机器的结构。可广泛应用于农田灌溉、水利工程、市政工程、冶金矿山、石油化工、消防及海洋工程等。
多种型号和传动比可满足高、低速原动机和泵的要求。
速度分级
表1
垂直轴速度 (转/分) | 横轴转速(r/min) | |||||||
增速比——主动：从动 | ||||||||
1:2 | 4:7 | 2:3 | 3:4 | 4:5 | 5:6 | 10:11 | 1:1 | |
490 | 245 | 280 | 327 | 368 | 392 | 408 | 445 | 490 |
580 | 290 | 331 | 387 | 435 | 464 | 483 | 527 | 580 |
690 | 345 | 394 | 460 | 518 | 552 | 575 | 627 | 690 |
720 | 360 | 411 | 480 | 540 | 576 | 600 | 655 | 720 |
860 | 430 | 491 | 573 | 645 | 688 | 717 | 782 | 860 |
960 | 480 | 549 | 640 | 720 | 768 | 800 | 873 | 960 |
1160 | 580 | 663 | 773 | 870 | 928 | 967 | 1055 | 1160 |
1460 | 730 | 843 | 973 | 1095 | 1168 | 1217 | 1327 | 1460 |
1760 | 880 | 1006 | 1173 | 1320 | 1408 | 1467 | 1600 | 1760 |
3460* | 1730 | 1977 | 2307 | 2595 | 2768 | 2883 | 3145 | 3460 |
垂直轴速度 (转/分) | 横轴转速(r/min) | ||||||||||
减速比——主动：从动 | |||||||||||
11:10 | 6:5 | 5:4 | 4:3 | 3:2 | 7:4 | 2:1 | 9:4 | 5:2 | 3:1 | 4:1 | |
490 | 539 | 588 | 613 | 653 | 735 | 858 | 980 | 1103 | 1225 | 1470 | 1960 |
580 | 638 | 696 | 725 | 733 | 870 | 1015 | 1160 | 1305 | 1450 | 1740 | 2320 |
690 | 759 | 828 | 863 | 920 | 1035 | 1208 | 1380 | 1553 | 1725 | 2070 | — |
720 | 792 | 864 | 900 | 960 | 1080 | 1260 | 1440 | 1620 | 1800 | 2160 | — |
860 | 946 | 1032 | 1075 | 1147 | 1290 | 1505 | 1720 | 1935 | 2150 | 2580 | — |
960 | 1056 | 1152 | 1200 | 1280 | 1440 | 1680 | 1920 | 2160 | 2400 | 2880 | — |
1160 | 1276 | 1392 | 1450 | 1547 | 1740 | 2030 | 2320 | 2610 | 2900 | 3480 | — |
1460 | 1606 | 1752 | 1825 | 1947 | 2190 | 2555 | 2920 | 3285 | 3650 | — | — |
1760 | 1936 | 2112 | 2200 | 2347 | 2640 | 3080 | 3520 | — | — | — | — |
* 请咨询我公司
参数选择
用于驱动深井泵时，表2中的参数已包含合适的负载系数，用户可以直接选择。其他情况请咨询我公司。
美国齿轮制造协会规定弧齿锥齿轮载荷系数应大于或等于1.5，不同应用场合载荷系数值不同。此外，影响齿轮箱额定功率的其他因素包括轴承、轴、温度和润滑，表2中已考虑这些因素。
油冷却方式的选择应考虑推力、转速、通风环境和运行条件等因素。对于装有油冷却器的变速箱，应使用20℃左右的冷却液运行。
推力轴承形式的选择
立轴（空心轴）上部采用可承受较大推力的轴承，可满足大多数泵和不同扬程的要求。大多数情况下，齿轮箱本身的推力主要用于减少泵作用在立轴“推力轴承”上的载荷，因此存在一个最小向下的推力，以防止立轴“推力轴承”分离。
除非另有说明，H系列齿轮箱一般按图中所示DT格式布置，对应“标准”推力如表2所示。
如果“向上推力”或“向下推力”不足，可以按如图所示的DF格式排列，对应表2所示的“双向”推力。
如果“向下推力”超过表2所示的标准推力值，则可选择重型型，对应如图所示的DT/DT排列格式。
重载型也可以按照如图所示的DF/DT格式排列。此时，向下推力对应表2中的“标准推力值”，向上推力根据表2中的“双向”选择。
表2 推力值
模型 | 垂直轴转速(r/min) | 力量 马力/千瓦 | 标准 | 重型 | 双向 | ||
单次向下推力（N） | 最大向下或向上推力(N) | ||||||
最低限度 | 最大限度 | 最低限度 | 最大限度 | ||||
H80 | 860 960 1160 1460 1760 | 46/34 50/37 58/43 69/51 80/60 | 9120 8980 8680 8000 7560 | 32900 31540 30700 28500 26700 | 6675 | 43200 42100 40500 36900 35600 | 19600 19100 18250 16910 13350 |
H110 | 860 960 1160 1460 1760 | 63/46 69/51 80/60 95/70 110/81 | 10450 9920 9790 9120 8450 | 32900 31540 30700 28500 26700 | 8000 | 43200 42100 40500 37800 35600 | 19600 19100 18250 16910 13350 |
H125 | 720 | 63/46 | 12900 | 37800 | 12460 | 54300 | 22700 |
860 | 72/53 | 12000 | 35600 | 11800 | 51600 | 21400 | |
960 | 79/58 | 11780 | 34790 | 11560 | 50400 | 21000 | |
1160 | 90/66 | 11350 | 33400 | 11100 | 48000 | 20000 | |
1460 | 108/79 | 10680 | 31150 | 10200 | 44900 | 18700 | |
1760 | 125/92 | 9790 | 28900 | 9800 | 42300 | 17400 | |
模型 | 垂直轴速度 (转/分) | 功率马力/千瓦 | 标准 | 重型型 | 双向 | ||
单次向下推力（N） | 最大向下或向上推力 | ||||||
最低限度 | 最大限度 | 最低限度 | 最大限度 | (N) | |||
H150 | 720 | 75/55 | 13570 | 43600 | 14000 | 66750 | 26250 |
860 | 87/64 | 13130 | 41830 | 13350 | 63630 | 24900 | |
960 | 95/70 | 12890 | 40120 | 13000 | 62120 | 24100 | |
1160 | 108/79 | 12240 | 39160 | 12460 | 59180 | 23600 | |
1460 | 129/95 | 11570 | 36930 | 11570 | 55620 | 22250 | |
1760 | 150/110 | 11120 | 35600 | 11120 | 53400 | 21360 | |
H200 | 720 | 100/73.5 | 16000 | 53400 | 15130 | 72085 | 30000 |
860 | 116/85 | 14680 | 48950 | 14240 | 68080 | 28000 | |
960 | 126/93 | 14100 | 47680 | 13920 | 65610 | 27000 | |
1160 | 144/106 | 13570 | 45400 | 13350 | 63630 | 25360 | |
1460 | 172/126.5 | 12680 | 42270 | 12680 | 60000 | 23580 | |
1760 | 200/147 | 12000 | 40000 | 12000 | 57850 | 22690 | |
H300 | 720 | 150/110 | 16700 | 60700 | 16700 | 83660 | 36500 |
860 | 174/128 | 15800 | 57850 | 16000 | 79650 | 34700 | |
960 | 189/139 | 15500 | 56100 | 15600 | 77210 | 33200 | |
1160 | 216/159 | 14900 | 54300 | 14900 | 74310 | 32500 | |
1460 | 258/190 | 14000 | 51200 | 14000 | 69860 | 30700 | |
1760 | 300/220 | 13350 | 48950 | 13350 | 66750 | 29400 | |
H350 | 720 | 175/129 | 18900 | 72530 | 18700 | 89000 | 43600 |
860 | 203/149 | 18000 | 68970 | 17800 | 84500 | 41400 | |
960 | 221/162 | 17700 | 67300 | 17400 | 82400 | 40300 | |
1160 | 252/185 | 16700 | 64100 | 16700 | 79200 | 38300 | |
1460 | 301/221 | 15800 | 60500 | 15600 | 74300 | 36500 | |
1760 | 350/257 | 15130 | 57850 | 15100 | 71200 | 34700 | |
H425 | 720 | 213/156.5 | 20700 | 83200 | 21100 | 111200 | 49840 |
860 | 246/181 | 19800 | 79650 | 20200 | 106800 | 47610 | |
960 | 268/197 | 19100 | 77230 | 19700 | 103700 | 46510 | |
1160 | 306/225 | 18500 | 73870 | 18700 | 97900 | 44500 | |
1460 | 366/269 | 17350 | 69860 | 17800 | 93400 | 41830 | |
1760 | 425/312 | 16900 | 66750 | 16900 | 89000 | 40050 | |
H500 | 720 | 250/184 | 23360 | 83200 | 23360 | 111200 | 49840 |
860 | 290/213 | 22250 | 79650 | 22470 | 106800 | 47610 | |
960 | 315/232 | 21870 | 77160 | 21670 | 103700 | 46510 | |
1160 | 360/265 | 20700 | 73870 | 20470 | 97900 | 44500 | |
1460 | 430/316 | 19580 | 69860 | 19580 | 93400 | 41830 | |
1760 | 500/367.5 | 18690 | 66750 | 18690 | 89000 | 40050 | |
H600 | 720 | 300/220 | 24500 | 89000 | 24250 | 115700 | 53400 |
860 | 348/256 | 23140 | 84500 | 23360 | 111200 | 50730 | |
960 | 378/278 | 22670 | 82400 | 22770 | 107100 | 49720 | |
1160 | 432/317 | 21800 | 79200 | 21580 | 102300 | 47610 | |
1460 | 516/379 | 20500 | 74300 | 20470 | 97900 | 44500 | |
1760 | 600/441 | 19580 | 71200 | 19580 | 93400 | 42720 | |
H750 | 720 | 375/276 | 27600 | 89000 | 27800 | 115700 | 53400 |
860 | 435/320 | 26250 | 84500 | 26700 | 111200 | 50730 | |
960 | 473/347 | 25300 | 82800 | 26000 | 107100 | 49720 | |
1160 | 540/397 | 24500 | 79200 | 24500 | 102300 | 47610 | |
1460 | 645/474 | 23140 | 74300 | 23580 | 97900 | 44500 | |
1760 | 750/551 | 22250 | 71200 | 22250 | 93400 | 42720 | |
H1000 | 490 | 279/205 | 34500 | 108000 | 37500 | 125000 | 60000 |
580 | 329/242 | 32000 | 102000 | 34200 | 120000 | 57800 | |
720 | 408/300 | 30700 | 97000 | 30900 | 115700 | 53400 | |
860 | 488/359 | 29340 | 93400 | 29700 | 111200 | 50730 | |
960 | 544/400 | 28500 | 91700 | 29200 | 107100 | 49720 | |
1160 | 660/485 | 27600 | 87300 | 28500 | 102300 | 47610 | |
1460 | 830/610 | 26250 | 84500 | 27200 | 97900 | 44500 | |
1760 | 1000/735 | 24000 | 79100 | 25000 | 93400 | 42720 | |
H1360 | 490 | 680/500 | 35000 | 108000 | 38600 | 125000 | 60000 |
580 | 821/604 | 32600 | 102000 | 35400 | 120000 | 57800 | |
720 | 1020/750 | 31200 | 97000 | 31800 | 115700 | 53400 | |
860 | 1217/895 | 29800 | 93400 | 30600 | 111200 | 50730 | |
960 | 1360/1000 | 29700 | 91700 | 30200 | 107100 | 49720 | |
1160 | 1643/1208 | 28200 | 87300 | 29500 | 102300 | 47610 | |
1460 | 2067/1520 | 26900 | 84500 | 28300 | 97900 | 44500 | |
表 2A 不同速度下的功率和轴承推力值
垂直轴转速(r/min) | 490 | 580 | 690 | 720 | 860 | 960 | 1160 | 1460 | 1760 | 2000 | 2200 | 2400* | 2800* | 3000* |
1760r/min 时的功率百分比 | 30 | 43 | 48 | 50 | 58 | 63 | 72 | 86 | 100 | 105 | 111 | 116 | 128 | 133 |
1760r/min 时的推力% | 150 | 144 | 136 | 134 | 126 | 122 | 115 | 106 | 100 | 96 | 92 | 90 | 85 | 83 |
注：1、表2中的参数仅适用于图。 1表示旋转方向，其他旋转方向请咨询我公司；
2、若垂直轴转速超过2200r/min，请与我公司联系。
尺寸（根据 NEMA 标准）
表3 尺寸（毫米）
模型 | 光盘 | D | U | XA | N | 股份公司 | H | 是 | BD | 阿杰 | AK | BB | BF | 键槽“X” | 最大BX | XD | |
图1,4 | 图2,3 | ||||||||||||||||
H80 | 514 | 228.5 | 48 | 419 | 90 | 629 | 102 | 19 | 419 | 375 | 343 | 5 | 18 | 14X4.5X70 | 40 | 没有任何 | 45 |
H110 | 635 | 289 | 50 | 445 | 90 | 749 | 102 | 25 | 419 | 375 | 343 | 5 | 18 | 14X4.5X70 | 50 | 50 | 54 |
H125 | 635 | 289 | 50 | 445 | 90 | 749 | 102 | 25 | 419 | 375 | 343 | 5 | 18 | 14X4.5X70 | 50 | 50 | 54 |
H150 | 762 | 336.5 | 60 | 521 | 120 | 876 | 102 | 25 | 508 | 375 | 343 | 5 | 18 | 18X5.5X95 | 55 | 55 | 60 |
H200 | 762 | 336.5 | 60 | 521 | 120 | 876 | 102 | 25 | 508 | 375 | 343 | 5 | 18 | 18X5.5X95 | 55 | 55 | 60 |
H300 | 870 | 381 | 70 | 610 | 140 | 1016 | 133 | 29 | 508 | 375 | 343 | 5 | 18 | 20X6X121 | 60 | 60 | 66 |
H350 | 978 | 419 | 70 | 737 | 140 | 1168 | 178 | 32 | 622 | 559* | 343 | 10 | 24 | 20X6X121 | 60 | 60 | 76 |
H425 | 1003 | 419 | 75 | 762 | 145 | 1168 | 159 | 32 | 622 | 559* | 343 | 10 | 24 | 20X6X121 | 60 | 60 | 85 |
H500 | 1003 | 419 | 90 | 787 | 170 | 1168 | 159 | 32 | 622 | 559* | 343 | 10 | 24 | 25X7X140 | 75 | 75 | 85 |
H600 | 1080 | 419 | 95 | 838 | 190 | 1295 | 203 | 32 | 622 | 559* | 343 | 10 | 24 | 25X7X140 | 75 | 80 | 100 |
H750 | 1162 | 482.5 | 100 | 914 | 190 | 1372 | 197 | 38 | 775 | 660 | 559 | 10 | 24 | 28X8X152 | 90 | 90 | 100 |
H1000 | 1405 | 545 | 110 | 1043 | 210 | 1610 | 153 | 35 | 920 | 860 | 600 | 7 | 8-28 | 28X8X170 | 100 | ||
H1360 | 1507 | 550 | 130 | 1290 | 250 | 1725 | 153 | 35 | 1250 | 1180 | 1120 | -5 | 8-28 | 32X9X220 | 110 | ||
注： ①使用重型推力传动时，CD、H尺寸可能会发生变化；当减速比为7:4-4:1时，XA、U、N、X尺寸可能会发生变化，请与我公司联系。
②增速比为3：4-1：2时，D、CD、AG、XA、U、N、X尺寸可能发生变化，请与本公司联系。
③4种情况，即图2-图4所示旋转方向，重型推力，减速比7:4~3:1，增速比3:4-1:2，按特殊订单生产。
④公差：轴径U、底座槽AK、连接孔BX
⑤* 也可在直径为Φ375的圆圆周上布置4个M16螺孔（深度：25）。
运输重量和尺寸
模型 | 净重公斤 | 毛重--Kg | 包装容器尺寸--(mm) | 体积米3 | ||||
国内的 | 容器 | 胶合板箱 | 长度 | 宽度 | 高度 | |||
H80 | 130 | 140 | 145 | 155 | 635 | 485 | 940 | 0.29 |
H110 | 175 | 186 | 195 | 200 | 635 | 485 | 940 | 0.29 |
H125 | 180 | 190 | 198 | 205 | 635 | 485 | 940 | 0.29 |
H150 | 290 | 310 | 320 | 330 | 840 | 585 | 1120 | 0.55 |
H200 | 290 | 310 | 320 | 330 | 840 | 585 | 1120 | 0.55 |
H300 | 410 | 455 | 455 | 480 | 1020 | 765 | 1295 | 1.1 |
H350 | 630 | 680 | 680 | 705 | 1170 | 765 | 1320 | 1.2 |
H425 | 720 | 770 | 770 | 795 | 1170 | 765 | 1320 | 1.2 |
H500 | 730 | 780 | 780 | 805 | 1170 | 765 | 1320 | 1.2 |
H600 | 930 | 1010 | —— | 1050 | 1270 | 790 | 1500 | 1.5 |
H750 | 1370 | 1480 | —— | 1540 | 1450 | 965 | 1550 | 2.2 |
H1000 | 2200 | 2480 | —— | 1560 | 2050 | 1100 | 1800 | 4.1 |
H1360 | 2800 | 3000 | —— | 3080 | 2200 | 1450 | 1950 | 6.2 |
注意：实际重量和尺寸可能略有不同
表3A：标准驱动部分连接尺寸
孔BX | 螺栓周长BZ | 线程 BY | 深度 XL | 键槽Y（宽度x深度） |
φ25 | φ46 | 4-M6 | 9 | 8x3.3 |
φ30 | φ60 | 4-M8 | 9 | 8x3.3 |
φ35 | φ60 | 4-M8 | 11 | 10×3.3 |
φ40 | φ70 | 4-M8 | 13 | 12×3.3 |
φ45 | φ70 | 4-M8 | 15 | 14x3.8 |
φ50 | φ 80 (H125) | 4-M10 | 15 | 14x3.8 |
φ50 | φ90 | 4-M10 | 15 | 14x3.8 |
φ55 | φ90 | 4-M10 | 17 | 16x4.3 |
φ60 | φ100 | 4-M10 | 19 | 18x4.4 |
( φ 65 ) | ( 100 ) | 4-M10 | 19 | 18x4.4 |
φ70 | φ140 | 4-M10 | 21 | 20×4.9 |
( φ 75 ) | ( 140 ) | 4-M10 | 21 | 20×4.9 |
φ80 | φ140 | 4-M10 | 23 | 22×5.4 |
φ90 | φ150 | 4-M10 | 26 | 25×5.4 |
φ100 | φ160 | 4-M10 | 29 | 28×6.4 |
φ110 | φ160 | 4-M12 | 29 | 28×6.4 |
