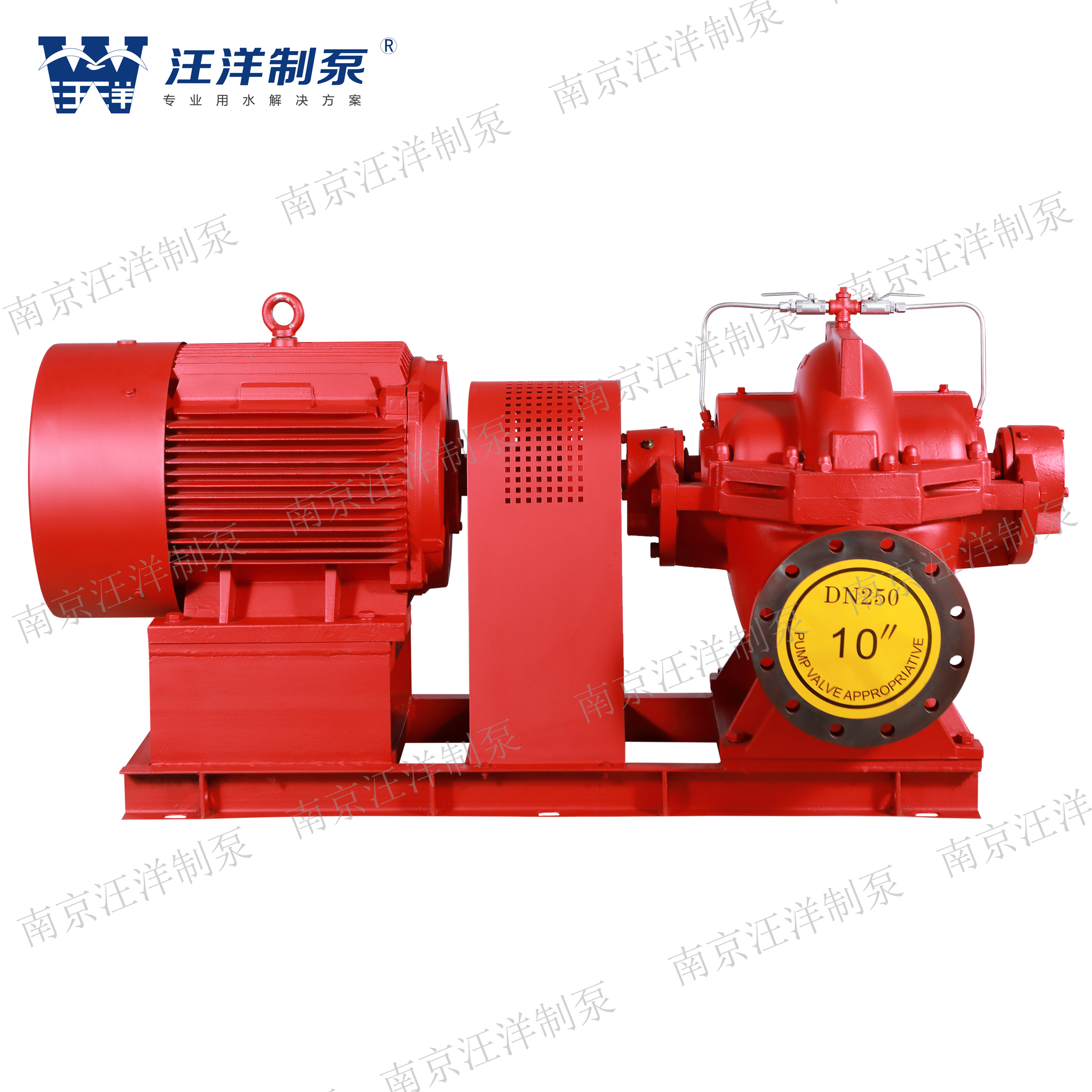

单级双吸中开消防泵

状态:
数量:

单级双吸中开消防泵简介

南京汪洋制泵有限公司制造的XBD单级双吸中开消防泵组是按照中国最消防泵最新标准GB6245-2006《消防泵性能要求和试验方法》和美国消防协会标准NFPA20引进开发的消防泵组。产品经中国消防装备质量监督测试中心型式试验,各项性能指标全部达到标准要求,获得消防产品认可证书。


应用范围

适用于消防管道增压送水。供输送清水或物理化学性质类似于清水的其它液体进行增压之用。使用介质温度不超过80℃,适用于工业和城市给排水、高层建筑增压送水、园林喷灌,远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。


单级双吸中开消防泵技术优势

a)水泵两端支承间距短,泵运行稳定,振动噪声小,并可适当升速运行,使水泵适应范围更广;

b)进出水口在同一直线上,使管线布置简单方便、美观;

c)同一转子可反向运行,降低了水锤引起水泵损坏的风险;

d)独特的高温型设计,水泵采用中间支撑、加厚泵体、密封冷却、轴承稀油润滑等,使水泵可适应与高达200℃运行场合,特别适用于供热管网使用要求;

e)泵体部分可根据使用条件的变化可立式或卧式安装,密封可采用机械密封或填料密封;

f)水泵外型应用工业化设计,线条清晰,符合现代审美观。


单级双吸中开消防泵成本优势

a)选用优异的水力模型,使泵的效率比同类型泵高2~3%,大大降低了泵的运行成本;

b)真空高度提高1~3米,从而降低了土建投资,延长了使用寿命;

c)选用进口轴承,零件材料可根据用户要求选用,使泵能适应各种现场运行条件,大大降低了维修成本。


安装使用说明

1.安装与试车时的注意事项

a.泵的联轴器端不允许用皮带传动,若需用皮带传动时,皮带轮应有独立的固定支架。

b.泵在运转时,出水管内的水压大于进水管水压,停车时为瞬时水锤冲击力使水泵产生向进水方向平移的可能。因此,对于较大型的泵,对泵腿的侧面在基础上应加装防移动机构。

c.为减少水锤冲击力,对口径φ350以上的、扬程50米以上的泵,建议出水管上的止回阀采用缓闭式的液控碟阀或缓闭式的止回阀。扬程小于20米的,可不用止回阀。闸阀和止回阀安装顺序是:泵出口—闸阀—止回阀。

d.用真空泵抽吸引水的泵,吸入管端部装滤水器,不装底阀。

e.泵与电机安装完毕后,应检查水泵与电机的轴线是否重合。用平尺检查两个联轴器外圆在上下左右方向的间隙不应超过0.1毫米。水泵接上管路后,还应最后一次校正轴线。

f.进、出水管都应有它自己的支架,以免使泵产生过大的应力而损坏。

g.检查电机的转向,应卸下联轴器的注销,严禁在泵内无水时空转试车。

h.泵内灌注引水,对吸水管径小于或等于300毫米的泵,卸下泵盖上的三个丝堵,从最高的一个孔内灌水,两边两个较低的孔用于排气;对吸水管径大于300毫米的泵,卸下泵盖中部的异径四通管上的1″丝堵接上真空泵排气。

2.运转

a.起动电机,打开压力计旋塞。

b.当水泵到正常转速,压力表已显示适当的压力后,再打开真空计旋塞,并逐渐开启排出管路上的闸阀,直到达到所需的压力时为止。

c.当停止水泵时,应先关闭出口闸阀和真空计旋塞,然后关闭压力计旋塞,停止电机运转。

d.外界环境较低时,停泵后应放净泵内存水,长期停泵时,应拆开水泵擦净零件上的存水,在相对滑动的表面上涂防锈油脂。

3.保养

a.注意水泵的轴承温度,水泵轴承温升不应超过外界温度的35℃,但高温不应大于70℃。

b.水泵换油时间,第一次在工作80小时后进行,以后每工作2400小时或检查水泵时换油。

c.填料室内正常漏水程度没分钟约为10至20滴,超过或太少者,应压紧或放松填料压盖。

d.定期检查弹性联轴器,注意电机轴承温升。


单级双吸中开消防泵型号说明


         0123


单级双吸中开消防泵结构图


          123



  单级双吸中开电动消防泵组性能参数

       124

       125

单级双吸中开柴油机消防泵组性能参数


      126

      127
